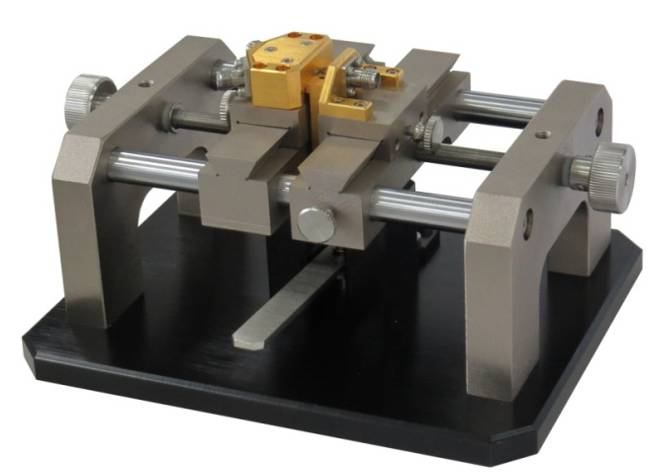

環形器/隔離器及組件測試夾具

產品型號：GRSMTF-CIR-XXX

適用范圍：

可以適應各類表面貼裝的微帶環形器/隔離器或環形器/隔離器芯片及其組件的高頻精準測試。

產品特點：

待測件為3端口器件，同側端口間距最小3mm。

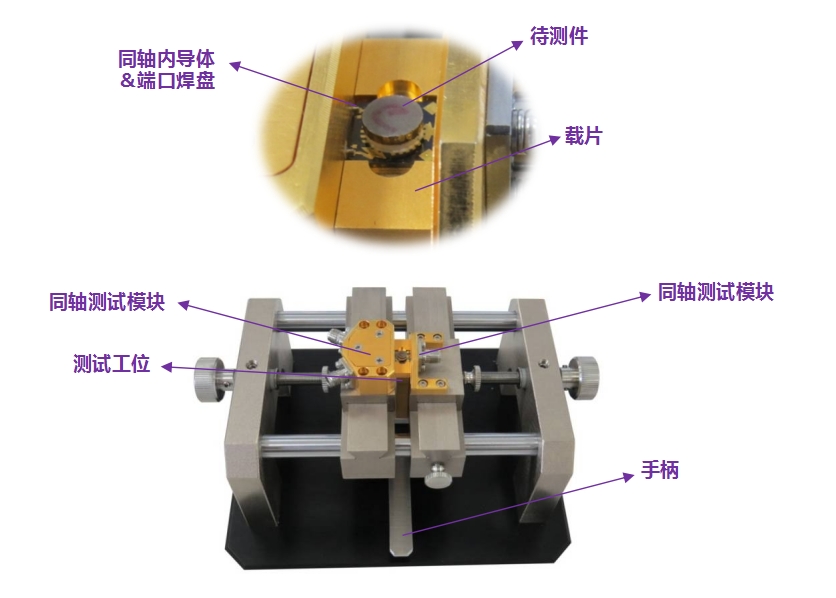

同軸測試模塊可在XY方向移動，待測件放在測試載片上，不同尺寸待測件只需更換測試載片即可測試。

測試工位可上下彈性位移，按下手柄放入測試載片，放開手柄后載片自動上移，待測件端口焊盤和同軸內導體貼緊測試。

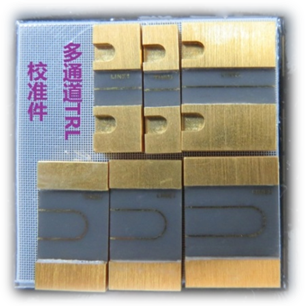

配備兩組薄膜TRL校準件，可對任意兩個端口分別精確校準。
