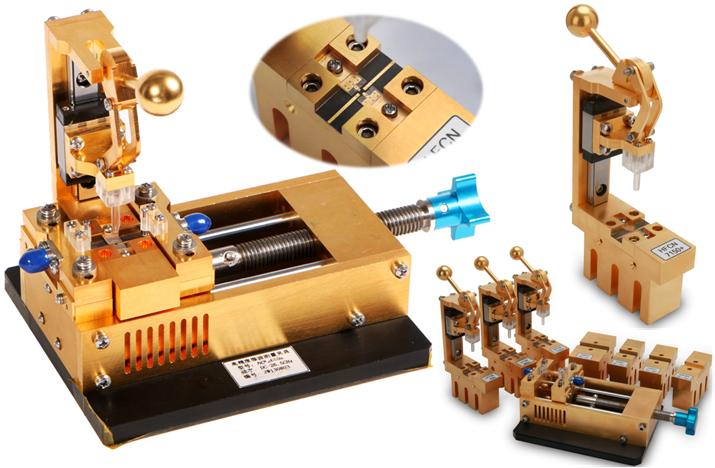

GRUMTF-2型通用微波測量夾具

產品型號：  GRUMTF-2

適用范圍：

貼片電容、電阻、電感；LTCC濾波器、耦合器、功分器；RFID微封裝芯片、SOT封裝場效應管、QFP芯片；十字引腳放大器、玻璃絕緣子引出端器件以及其他具有引腳或背面焊盤引出端的小型化元器件的高頻參數精確測試。

產品特點：

主體結構采用黃銅加工，表面鍍金，最佳電導率符合高頻段微波傳輸條件，頻率可覆蓋67GHz。

采用絲桿螺紋連續行程推動滑塊平穩運行夾緊測試模塊，獨有垂直下壓結構彈性壓緊待測件，全機械運動過程，排除人為因素干擾，保證測試準確。

滑塊與測試模塊間采用錐形定位銷保證同軸內導體和微帶線連接處定位精確，定位銷錐面可抬升測試模塊保證同軸內導體與微帶線緊密壓接、接地良好。

測試位采用精密定位片保證元器件放入即可壓緊測試，定位片以及彈性壓柱等接觸測試平面的部件全部采用低介電常數材料并經過仿真，避免干擾測試區域電磁場。

通用性強，操作方便快捷。不同器件只需更換測試載片；儀表和夾具連接校準后只需放入待測件，拉下手柄即可完成測試。

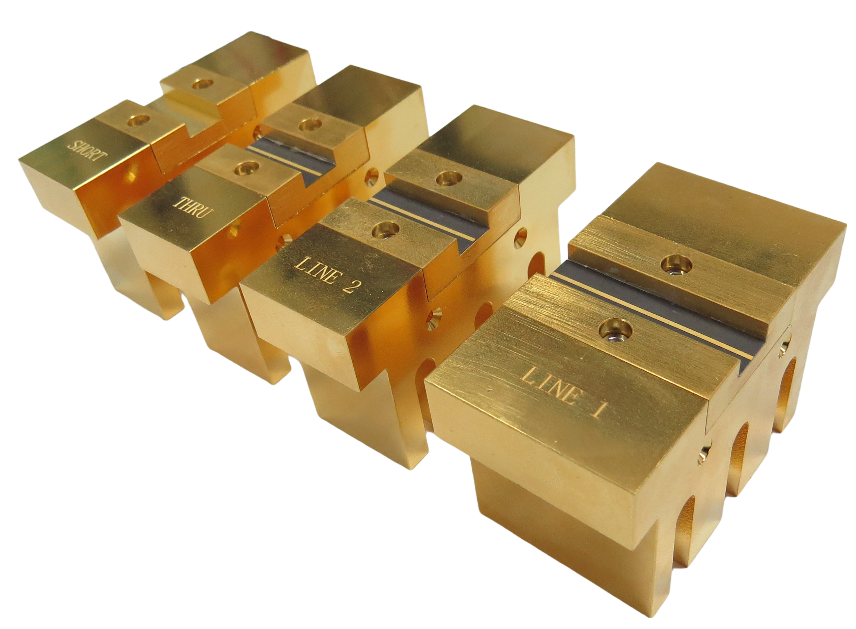

校準件：

采用TRL校準件，可將儀表的測試參考面校準到待測件的兩端。使用時在儀表中設置校準件參數，按儀表提示將校準件連入測試位校準。不同待測件可共用同一套校準件。

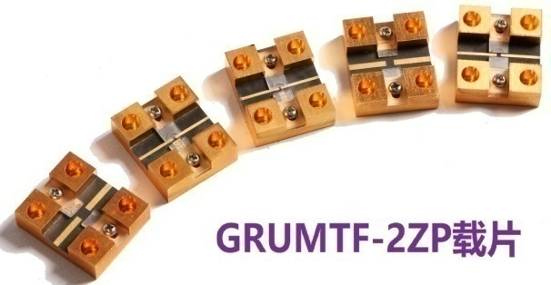

載片：

GRUMTF-2的基本結構通用性較強，不同器件只需設計相應的測試載片即可。載片上包含簡單的微帶電路用于待測件端口-微帶線-同軸連接器的轉換。載片尺寸很小，螺裝在測試模塊的標準接口位置，使用時可以自行更換。
